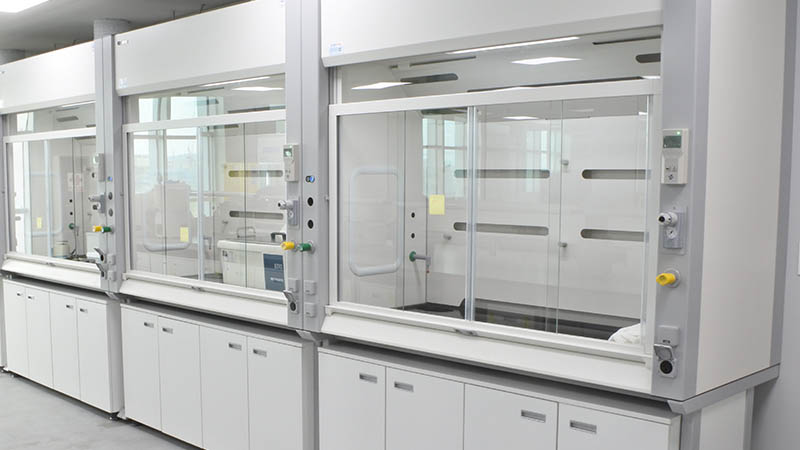

1.實驗室通風柜方案
1~12層的普通實驗室采用旁通型定風量通風柜(有特殊要求的除外)，13~ 14層的理化實驗室采用旁通型定風量通風柜和變風量通風柜，具體配置詳見設計圖紙。通風柜應滿足國家相關規范及標準要求,且均應配置傳感器及控制器(根據監測的面風速調節對應的變風量閥開度)。
2.1~12層普通實驗室通風柜系統控制
平時關團通風柜排風及補風系統上的電動密團閥(EVD)。當使用通風柜時,通過通風柜上的手動開關聯鎖開啟排風及補風系統電動密團閥，由定風量閥控制排風量恒定;當通風柜面窗不開啟時,排風從旁通口進入不應有噪聲。
2.實驗室通風柜排風及補風系統運行及控制要求
3.13~14層普通實驗室通風柜系統控制
(1)單個通風柜實驗室;采用旁通型通風柜,送、排風系統中采用雙穩態定風量調節方式來實現通風柜工作狀態和空閑狀態下兩個不同風量值間的切換。當實驗室有人且通風柜不使用時，密團閥EVD開啟,雙穩態定風量閥CVD2處于低檔狀態,滿足室內換氣次數不小于6次/h的要求;當實驗室有人使用通風柜時，密 團閥EVD開啟狀態不變,雙穩態定風量閥CVD2處于高檔狀態,滿足通風柜的排風要求:當室內無人時,手動關團密團閥EVD
,節約能源。
(2)多個通風柜實驗室; 采用旁通型通風柜和變風量通風柜,送、排風系統中采用雙穩態定風量調節方式和變風量調節方式來實現通風柜工作狀態和空閑狀態下風量值間的切換。當實驗室有人且通風柜不使用時,密團閥EVD開啟,雙穩態定風量閥CVD2處于低檔狀態，滿足室內換氣次數不小于6次/h的要求。當實驗室有人使用通風柜時,密團閥EVD開啟狀態不變,如使用旁通型通風柜,則雙穩態定風量閥CVD2處于高檔狀態,滿足通風柜的排風量要求;如使用變風最通風柜,則其對應的變風量閥VVD根據面風速調節排風最及補風量，雙穩態定風量閥CVD2處于低檔狀態不變。當室內無人時,手動關閉密閉閥EVD
,節約能源。
4.風機系統控制
任何一個通風柜開啟則聯鎖開啟對應的屋頂送排風機,無通風柜開啟或使用時則風機延時停止運行。風機采用管道靜壓變頻控制,控制器持續監測管道內的靜壓,通過調節風機轉速來恒定靜壓,保證多臺通風柜開啟時的風壓。
5.其他
在系統運行時排風系統先于送風系統啟動，關團時則與之相反，系統運行中，當室內氣流受到干擾。室內壓差與系統設定壓差值發生偏差時，送、排風系統中的變風量調節閥會迅速啟動，自行調節到合適的開啟度,再次平衡系統壓力,對實驗室內壓差進行精確控制;設在排風柜上的變風量閥能使排風柜面板前的直風速在面板開啟到任意狀態時保持穩定在安全值范圍內。
